電動ジャッキ

高荷重より精密位置決めまで専用設計します。

小型1kgより大型100トン推力までオーダーメイドの電動ジャッキを製作します。
ご要望の仕様をお知らせください。

専用電動ジャッキ製作例

2段電動ジャッキ 2EJシリーズ

推力

1000N

電圧

100V

モーター

100V 90W

昇降速度

24mm/sec/50Hz

外筒

4角アルミ筒

• 台形ねじ（標準）、ボールねじ（オプション）
• 精密位置決め用サーボモータ、磁気スケール付も製作します。

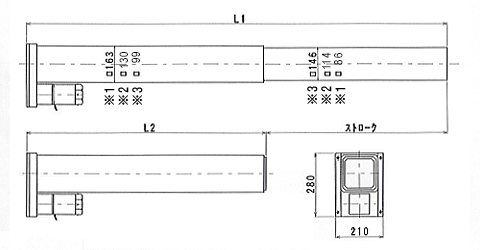

型式	ストローク	L1	L2	サイズ
2EJ2043	200	635	435	※1
2EJ3053	300	835	535	※1
2EJ4063	400	1035	635	※1
2EJ5073	500	1235	735	※2
2EJ6083	600	1435	835	※2
2EJ7093	700	1635	935	※2
2EJ80100	800	1865	1065	※3
2EJ90110	900	2065	1165	※3
2EJ100120	1000	2265	1265	※3

3段伸縮電動ジャッキ 3EJシリーズ 特許出願済

型式	ストローク	L1	L2
3EJ2035	200	550	350
3EJ3040	300	700	400
3EJ4045	400	850	450
3EJ5050	500	1000	500
3EJ6055	600	1150	550
3EJ7060	700	1300	600
3EJ8065	800	1450	650
3EJ9072	900	1620	720
3EJ10077	1000	1770	770
3EJ13092	1300	2220	920
3EJ14097	1400	2370	970
3EJ150102	1500	2520	1020
3EJ160107	1600	2670	1070
3EJ180117	1800	2870	1170
3EJ200127	2000	3270	1270
3EJ250155	2500	4050	1550
3EJ300180	3000	4800	1800

ねじ式3段電動ジャッキ・高荷重用 3EJK型

セルフロックで安全な台形ねじΦ32とΦ75の二段送り

• 要求ストローク、短縮長及び荷重により専用設計します。

精密電動アクチュエータ BEJシリーズ

型式	ストローク	圧縮荷重
BEJ20	200mm	350Kg
BEJ25	250mm	300Kg
BEJ30	300mm	250Kg
BEJ40	400mm	250Kg
BEJ50	500mm	200Kg

• ボールねじ／ボールスプライン／サーボモータ付

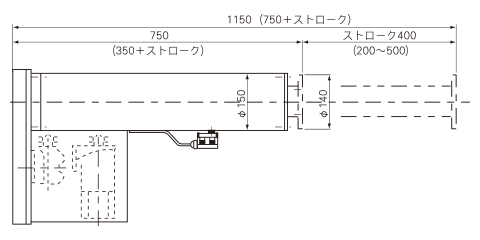

BEJ40 仕様

昇降ストローク

400mm

昇降スピード

10mm/sec

荷重

250kg

外筒寸法

φ150

モータ

90W

電源

100V AC

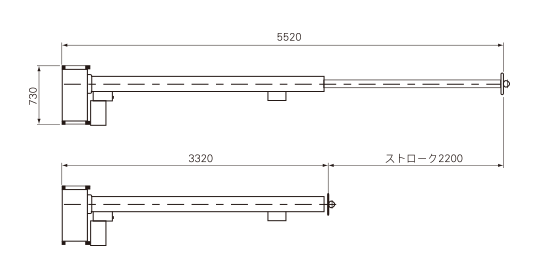

高荷重電動ジャッキ BEJ-Sシリーズ

引張荷重

6,000kg

圧縮荷重

3,500kg

横方向荷重

300kg

有効ストローク

100～2100mm

昇降速度

120mm/min

モータ

3相 200V 0.4kw

外筒寸法

φ178

重量

600kg

• 圧縮荷重はストロークにより3.5トンより8トンまで対応可能です。
• サーボモータ付の精密送りもあります。
• 磁気スケール付の精密位置決めアクチュエータも製作します。

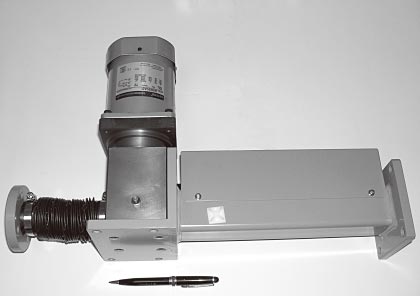

ラック式電動ジャッキ REJシリーズ

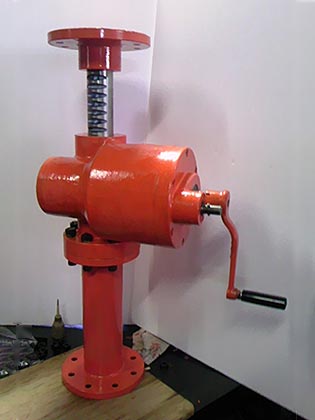

10トンタイプ手回しラック式ジャッキ

特長

• 新開発のセルフロック式減速機を使ったシンプルな電動ジャッキです。
• 取付は3ヶ所可能です。前後フランジ取付、軸方向取付
• ストロークは50mmより1000mmまで対応します。
• セルフロック式ですのでブレーキモータは不要です。
• 手回し式もあります。
• 一軸電動アクチュエータとしても使用できます。

• 磁気スケール使用の位置表示付を製作します。
• ラック軸φ50、φ40で最大推力3500Kgまでの高荷重型も製作します。

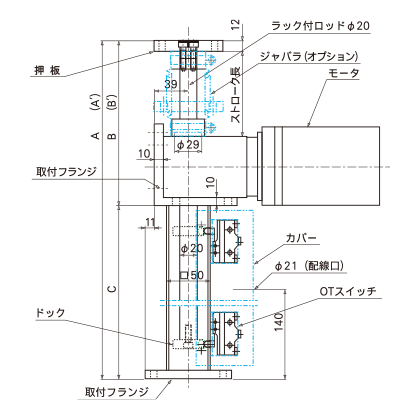

標準品仕様および外形寸法

仕様

定格推力

100kg

横方向荷重

20kg以下

ストローク

200mm～500mm

モータ出力

AV100V-60W

昇降速度

680mm/min

標準品寸法表

注）カッコ内はジャバラ付の寸法

型式	ストローク	A	(A')	B	(B')	C
REJ-20	200	390	460	120	190	270
REJ-25	250	440	510	120	190	320
REJ-30	300	490	560	120	190	370
REJ-35	350	540	610	120	190	420
REJ-40	400	590	660	120	190	470
REJ-50	500	640	710	120	190	520

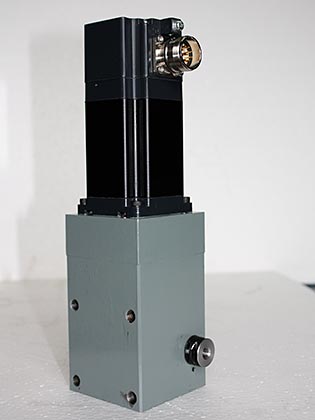

電動ラック式ジャッキ REJⅡシリーズ

写真：ストローク　50mm

小型でセルフロック式です。
近接スイッチ内蔵でシンプル形状です。

セルフロックするため、停止時に荷重が掛かる場合でもサーボモータには負荷が掛からず省電力です。

推力

100Kg / 200Kg / 300Kg

ラック太さ

φ20×M2ラック棒

ストローク

最大400mm

モータ選定

サーボ/リバーシブル/DCモータ

両端スイッチ

近接スイッチ付き

全長

ストローク　20～500mm

専用電動ジャッキ製作例

製作例をご紹介します。
1kgより100トンまで製作可能ですので、推力・位置決精度・ストローク・横荷重等、ご要望の仕様をお知らせください。

1軸アクチュエーター

パネル吊り傾斜制御用電動ジャッキ

• 引上荷重　6トン　ストローク　3m
• 圧縮荷重　4.5トン　ストローク　3m
• 無線操作
• バッテリー駆動　DCモータ・ボールねじ使用

• 精密ボールねじとサーボモータを使用の高精度品も製作しております。
• 磁気スケール付高精度位置決め仕様も製作

電動ジャッキ

鉄塔中間嵩上げ電動ジャッキ

＜1基の仕様＞

• 引上げストローク　2.0m
• 引上げ荷重　3.5トン×4台　合計14トン
• 200V3相モータ使用　ボールねじ使用　4台位置ずれ検知付

鉄塔嵩上げ電動ジャッキ

＜1基の仕様＞

• 引上げストローク　3.3m～
• 引上げ荷重　25トン×4台　合計100トン
• 200V3相モータ　台型ねじ使用　4台位置ずれ検知付

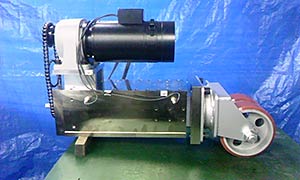

2トン電動ジャッキ

• DC24Vモータ付き
• 祭り用’山車’車輪昇降用

東京大学アタカマ天文台（TAO）計画・60トン昇降／走行電動ジャッキ

• 主鏡蒸着チャンバー
• 昇降・走行装置用
• 60トン電動ジャッキ

4柱60トン荷重負荷

柱と走行車輪

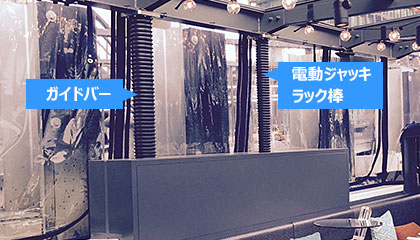

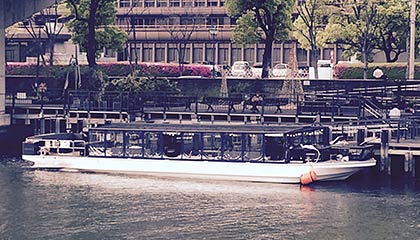

屋形船 電動屋根昇降装置

• ラック式電動ジャッキREJシリーズ
• ラック式電動ジャッキ＋ガイドバー
• DC24V電源／350W DCモータ

弊社開発の屋形船用’電動屋根昇降装置’の記事が「舟艇技報」に掲載されました。

屋形船 屋根昇降装置 内部

• 仕様、規格等は予告無く変更する場合があります。
