RoboPole（ロボポール）

今まで世の中に無かった画期的なネジ連結駆動の伸縮ポールです

• ねじ連結構造で確実動作　メンテナンス作業が容易です
• AC100/200V又はDC12/24/48Vモータから選択できます
• 電動サーボモータ駆動で位置決め、伸縮速度等自由に制御でき、マルチシンクロ動作にも対応できます
• 軽荷重（20Kg）より重荷重（1000Kg位）まで
• 天井吊り、横斜め方向への取付（伸縮）にも使用できます

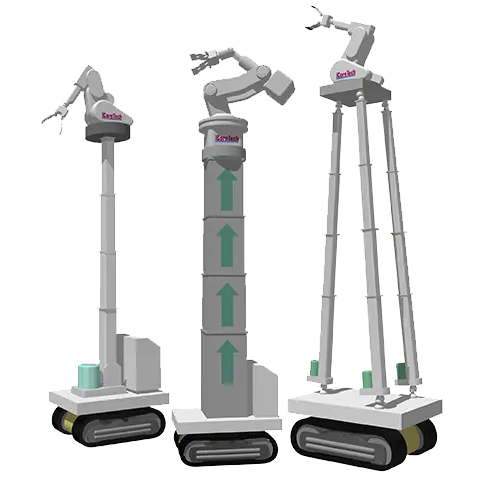

• パラレルリンク、X-Z-θロボットへの応用ができます

電動多段テレスコポール カタログ

ロボポール（電動多段テレスコポール）の特長

性能

最大荷重

100Kg（標準品）

最大伸縮長

15m　3段～6段

伸縮速度

15mm～50mm/秒、最大350mm/秒

パイプ種類

8段：丸、角アルミ製、カーボン（オプション）

使用例

• 照明、カメラ、アンテナ、計測器の昇降用、ロボットハンド昇降用
• テレビ、パソコン、スピーカ、プロジェクター、スクリーンの昇降用
• 撮影、通信、照明、計測、調査、観測、建築設備等にご使用ください

• 複合特殊品を設計製作致します。（上下・横方向伸縮、パラレルリンク等）
• 船舶／マリン／水中用の防水・耐食処理品も製作します。
• 下水管、トンネル等の内部調査カメラ出し入れ

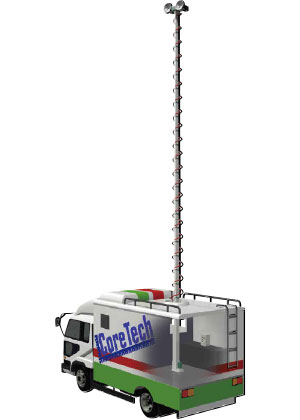

• 走行台車上のカメラロボットハンド等の昇降用

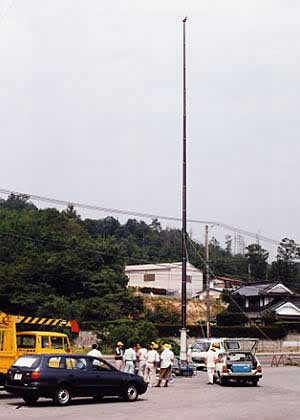

多段伸縮アクチュエーター／多段伸縮テレスコポール／多段昇降装置／ロボポール

• 環境に優しい電動モータ・空圧・水圧式伸縮駆動
• 角パイプ、丸アルミパイプ製、CFRP製カーボンパイプ等　最大高 30m
• 船舶／マリン／海中用もあります。
• 水圧・空圧・電動モータ駆動
• ねじ式3段昇降装置（2トン荷重）も製作します。

水中伸縮多段ポール・水中カメラ昇降装置

• 最大40m深さ海中吊もできます。
• 水中ウインチによる巻取が可能です。
• 核燃料棒、撮影の水中カメラ昇降用（写真参照）

電動天井吊多段伸縮テレスコポール・カメラ／プロジェクタ昇降装置

• アルミ角パイプ製で白、黒、金色等のアルマイト処理にて美しい多段ポールです。
• アルミ角パイプ内に配線を収納でき、外観がすっきり
• 上部昇降駆動部に配線巻取り装置を装備（特許申請済）
• 用途 ： カメラ、照明、プロジェクター等の昇降

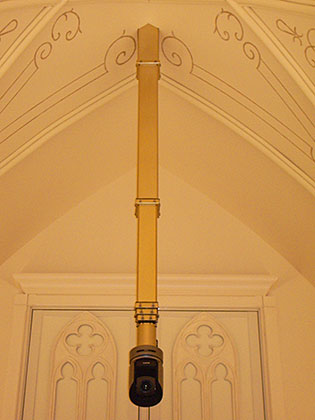

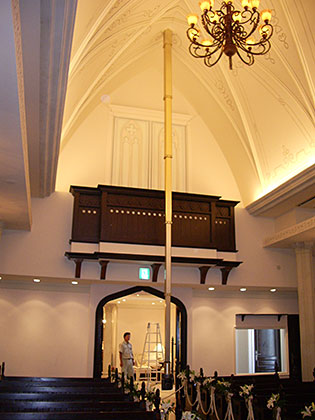

結婚式場でのカメラ昇降用設置例
短縮時1700mm、伸長時8300mm、ストローク6700×6段角パイプ
パイプ内部の光ケーブル信号線を無理なく巻取ります。

昇降台・リフター・昇降装置

電動ねじ式と水圧式
高所据付作業の取付物リフトに使用
カメラ・測定器の昇降用にも最適

特長

• 安全で操作性に優れた電動ねじ式駆動又は水圧リフトシステム
• 軽量コンパクトで環境にやさしい電動／水圧／空圧式
• 2台以上の複数台の同時昇降も可能です
• 手動昇降式もあります
• モータ駆動のネジ式リフター 新発売
• ステンレス／アルミアルマイト使用クリーンルーム向対応します

• 手巻き式の昇降ポール（電動ねじ駆動）の販売を始めました。

仕様

付属品

水圧ユニット　電源コード　リモコン　水圧ホース　工具袋

オプション

圧力テスタ　Y型金具　アクアリキッド　ウレタンキャスタ

電動モータ駆動ネジ式昇降台

• 船舶用の防水、水中、耐食対応品も製作します。
• 複合式：天井吊り（上下）／横方向伸縮の装置も製作します。

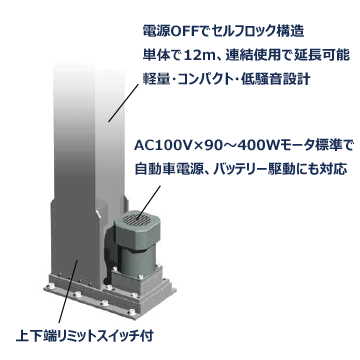

• 電動ねじ式多段昇降装置　新発売（ロボポール）
• 荷重2500ストロークで800kg、1100ストロークで200kg、1000kg以上用専用設計で対応
• ねじ式でセルフロックで安全

• 天井吊り、斜め方向へも伸縮できます。
• インダクションモータ、DCモータ、サーボモータ取付に対応します。

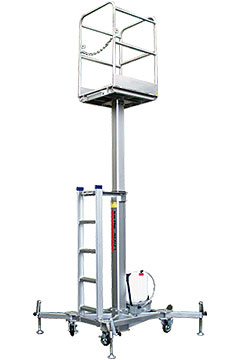

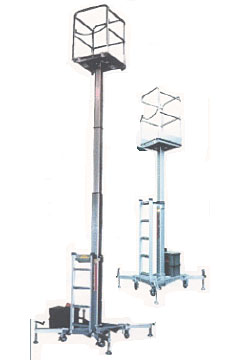

高所作業台・昇降作業台

電動ねじ式又は水圧式で昇降

特長

• 世界で唯一の水圧昇降と電動モータ使用で環境対応
• 安全で環境に配慮した新駆動方式　電動ねじ駆動
• 操作性に優れ、軽量コンパクト
• エコノミーなEQJシリーズ、高出力のDQシリーズ
• ステンレス、アルミ製、クリーンルーム仕様

• 船舶用の防水、耐食処理品も製作します

仕様

• 最大20m高×9段

付属品

ACタイプ・・・水圧ユニット　電源コード　リモコン　水圧ホース　工具袋
DCタイプ・・・水圧ユニット　電源コード　リモコン　水圧ホース　工具袋　バッテリー　充電器

オプション

圧力テスタ　アクアリキッド　ウレタンキャスタ

電動モータネジ駆動伸縮 昇降作業台（特許登録：日本/米国/中国）新製品

• クリーンでシンプル構造のモータ駆動ねじ式（クリーンルーム向）
• 台形ねじはセルフロックで落下しません。
• モータはインダクション、DCモータ、サーボモータ取付に対応します。

セルフロックで安全な台形ねじ式多段昇降装置／ロボポール仕様 新製品

• 電動モータによるΦ32とΦ75台形ねじ駆動により高負荷対応（EJK型）
• 最伸長4500mm　短縮長2000mm　ストローク2500mmで最大荷重800kg
• 最伸長2000mm　短縮長900mm　ストローク1100mmで最大荷重2000kg
• Φ20とΦ25台形ねじ使用の200kg/400kg推力も製作致します。
• 全方向に伸縮できます。（垂直昇降、横斜め伸縮、天井吊り）

• 仕様、規格等は予告無く変更する場合があります。
